VAIO Fit 13(SVF13N1A1J)の冷却ファンを交換してみた

投稿日: カテゴリー: お仕事ハウツーハードウェア小ネタ趣味

たなかはじめです。

あけましておめでとうございます。

この正月休みを利用して、数か月前からブンブンうるさかった、VAIOの冷却ファンを交換しました。

お約束事

このブログ記事は私の備忘録として、および、読み物の情報として提供するものです。
実際に作業された場合に生じた、感電、破損、けがなどは一切保証しません。
メーカーなどに問い合わせられても答えようがないでしょう。

ノートパソコンの宿命といえる、放熱ファンの異音・・・
ほったらかしておくと、放熱不良でシャットダウンしたり、最悪の事態は異常加熱して破損することもあるでしょう・・・。
4年目を迎えたVAIOも、ほぼ毎日使っているので、発症しました。

VAIO株式会社に移管された後、VAIO Zのフリップタイプとして残っているので、部品の入手性は悪くないのでしょう。
このVAIOは、スペックとしては第4世代のCore i7-4500Uなので、まあ大したことはないのですが、重い作業をするわけでもないので、延命して継続使用することにしました。

部品を調達。
年末の12/27に発注し、1/3に到着しました。
もともと、このVAIOは中国製なので、部品も中国から届きました。

送付された状態の梱包
送付された状態の梱包
プチプチ封筒を開封
プチプチ封筒を開封
自己融着プチプチをはずす
自己融着プチプチをはずす
しっかりプチプチにくるまれています
しっかりプチプチにくるまれています

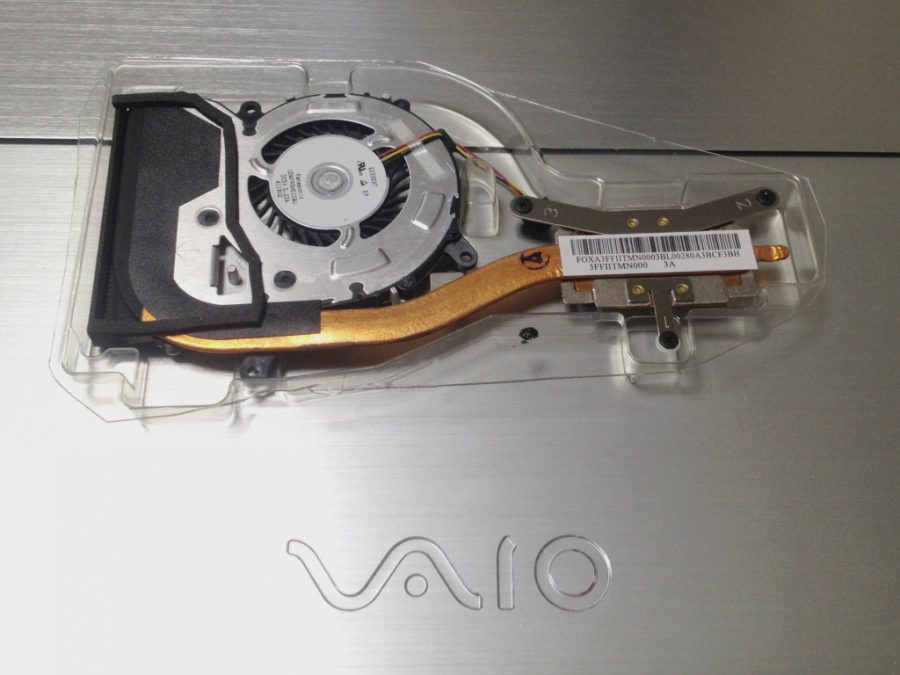

新品放熱ファン
新品放熱ファン
新品放熱ファン
新品放熱ファン

しっかり梱包されて、CPUの放熱グリスのべたつきなどもありません。

作業の手順としては、
・裏ぶたを開ける
・安全のため、バッテリーを外す
・ヒートパイプとファンを取り外す
・ヒートパイプとファンを新しいものを取り付ける
・バッテリーを取り付ける
・裏ぶたを閉じる
・動作確認する
という感じです。

では、すすめましょう。

裏ぶたを外します。
写真は・・・取り忘れた・・・。

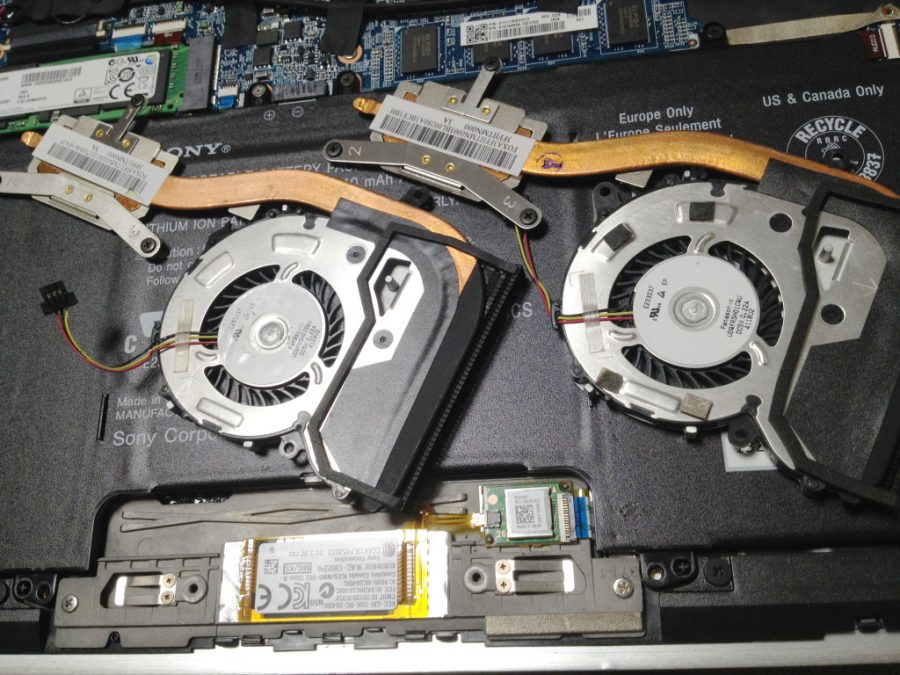

ファンを外します
CPUはシリコンウェハが露出しているので、強くこすったり、衝撃を与えると破損するので、慎重に・・・

ウレタンと導電シールを新しいファンに貼りなおします。

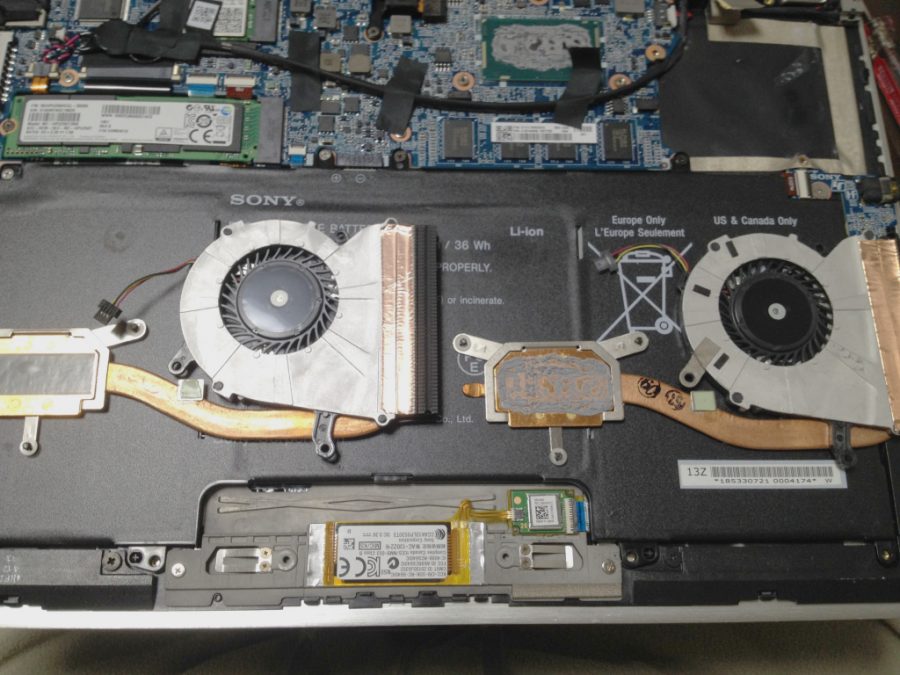

ウレタンを貼り替える前
ウレタンを貼り替える前

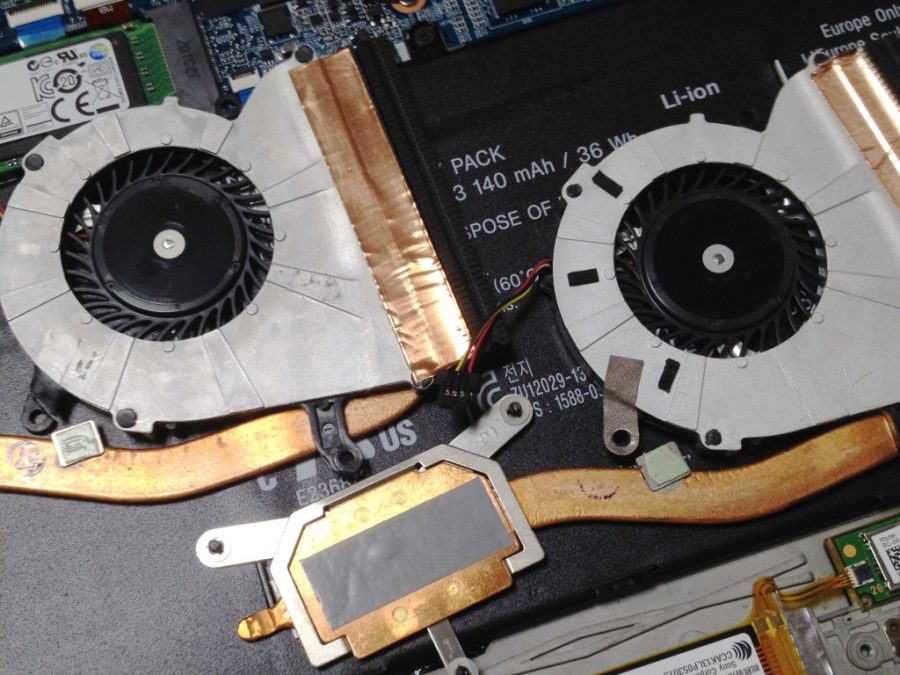

ウレタン貼り替え後(裏面)
ウレタン貼り替え後(裏面)
ウレタン貼り替え後(表面)
ウレタン貼り替え後(表面)

放熱グリスをふき取ります。

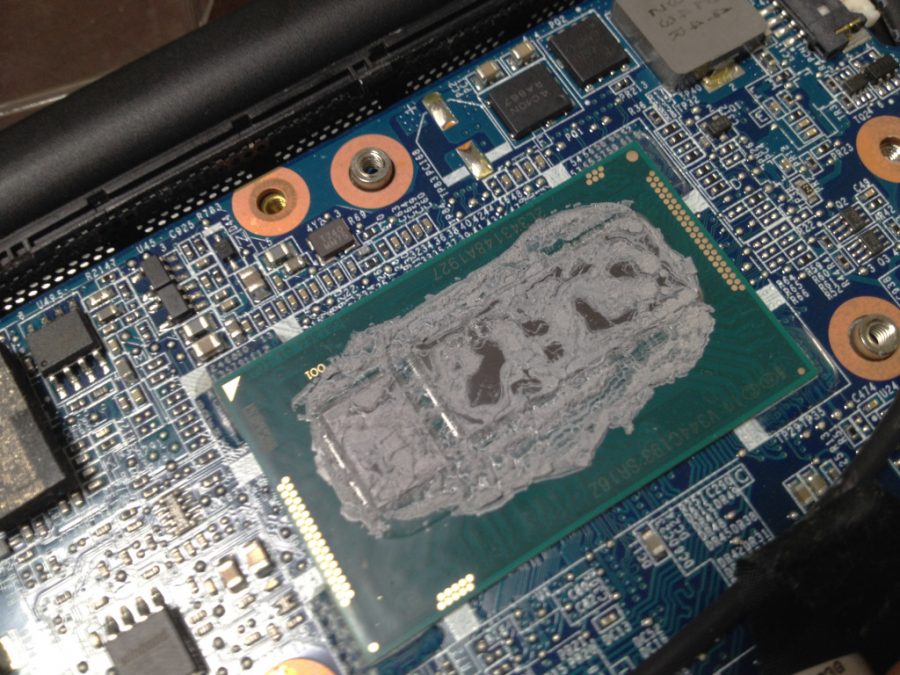

CPU放熱グリス清掃前
CPU放熱グリス清掃前

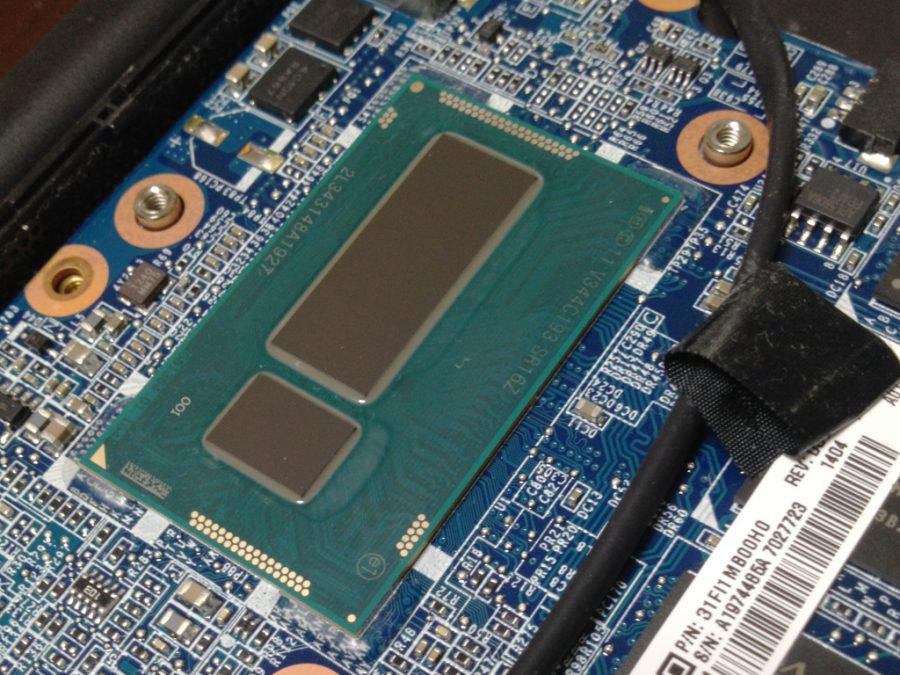

CPU放熱グリス清掃後
CPU放熱グリス清掃後

新しいファンを取り付けます。

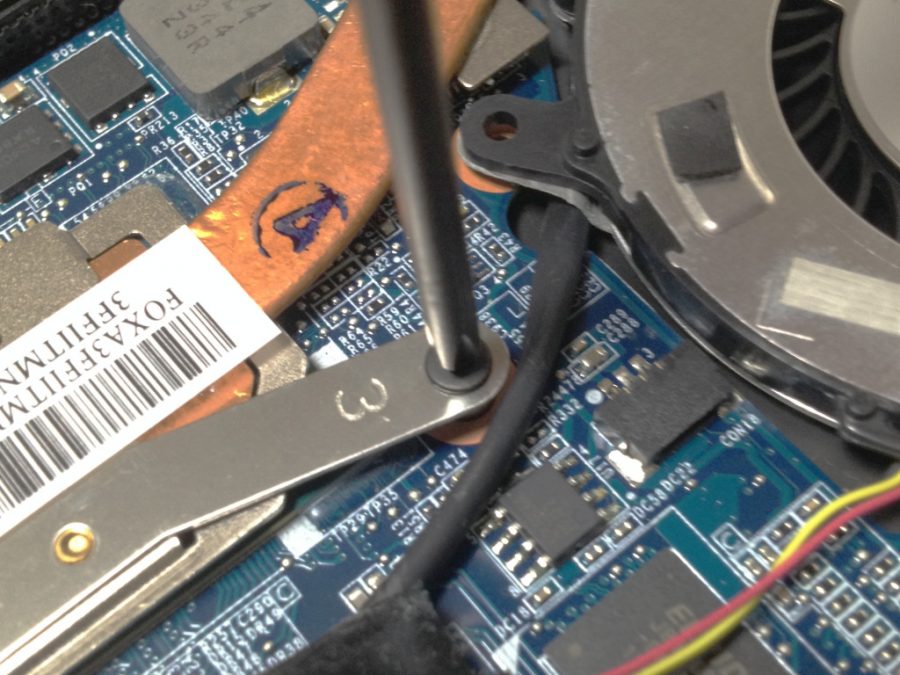

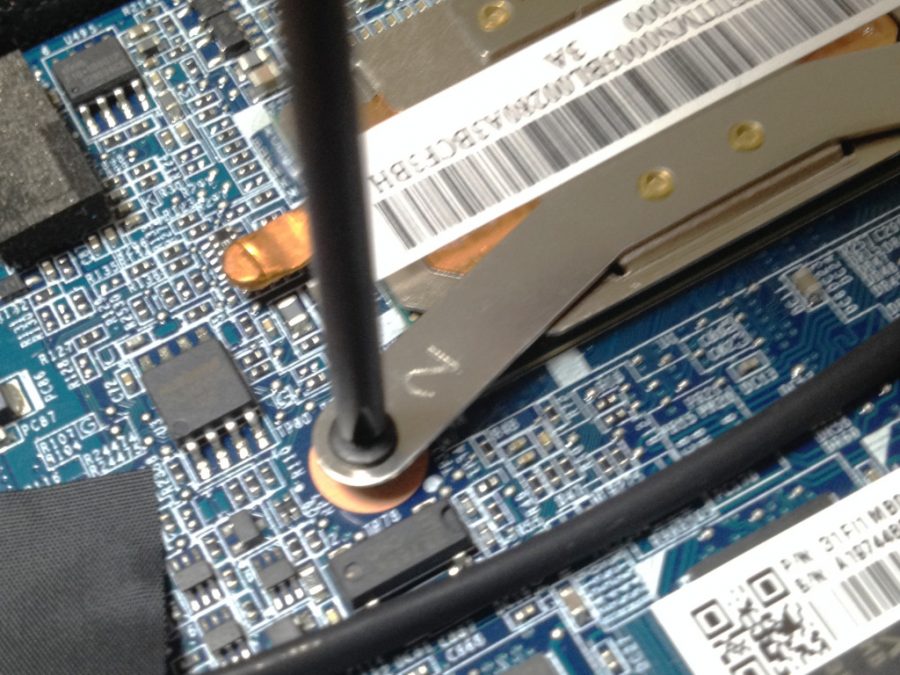

ファン取り付け1
ファン取り付け1

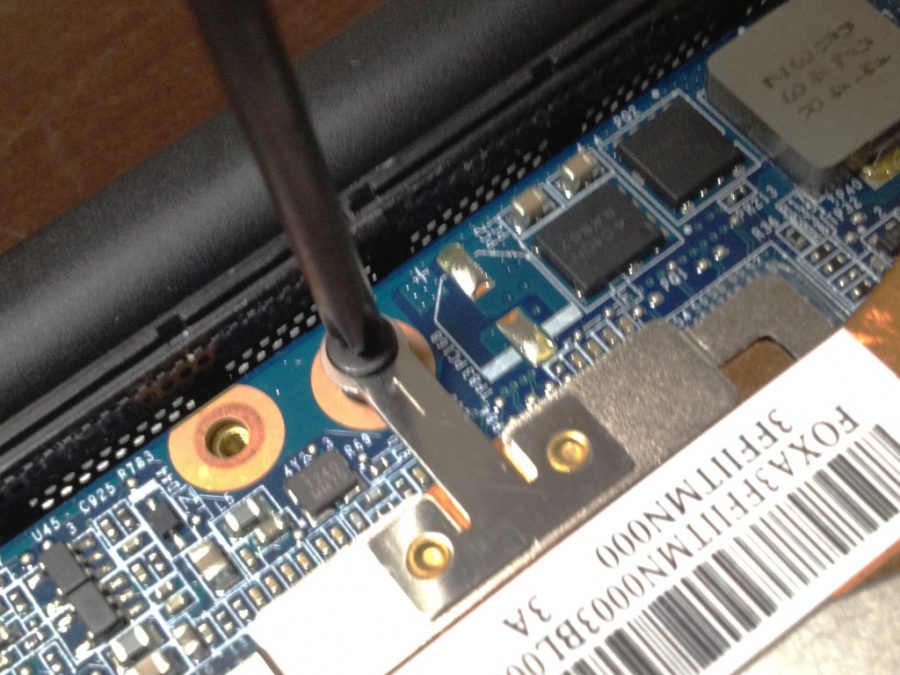

ファン取り付け2
ファン取り付け2
ファン取り付け3
ファン取り付け3

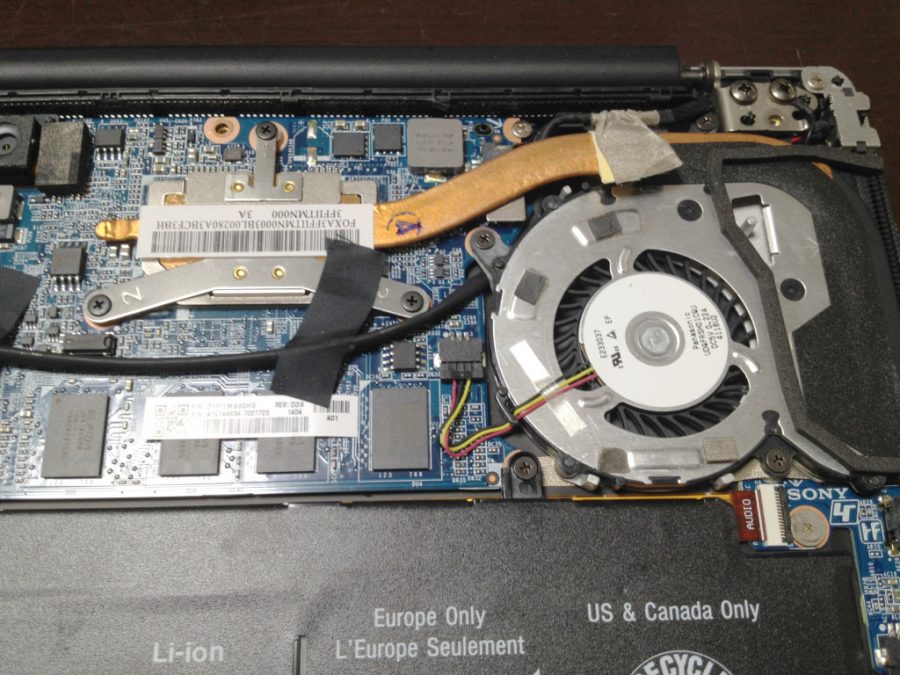

交換完了
交換完了

裏ぶたを閉じます。

動作確認します。

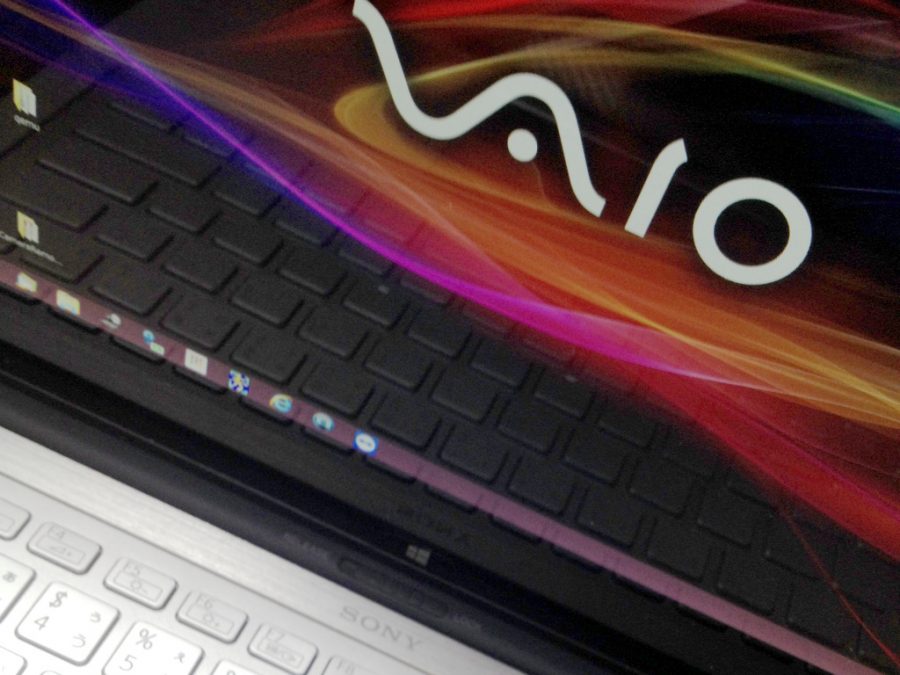

動作確認
動作確認

不快な振動と音から解放され、快適です。
